1987年9月23日 沖縄金環日食における第3接触
撮影 渡部勇人（三重県いなべ市）
撮影 秋田 勲（京都府城陽市）
|
|
写真：金環日食時のベイリービーズ 1987年9月23日 沖縄金環日食における第3接触 撮影 渡部勇人（三重県いなべ市） |
|
|
写真：金環日食時のベイリービーズ 撮影 秋田 勲（京都府城陽市） |
| 国際天文学連合の採用値 | (1891年 A.Auwers) 696,000km |
| 1998年 Brown & Christensen-Dalsgaard | 695,508km +/-26km |
| 1999年 Tripathy & Antia | 695,770km +/-100km |
| 1999年Calern CCD astrolabe | 696,120km +/-50km |
| 2008年Solar Disk Sextant | 696,180km +/-70km |
| 2008年 Michelson Doppler Imager | 696,040km +/-110km |
 |
|

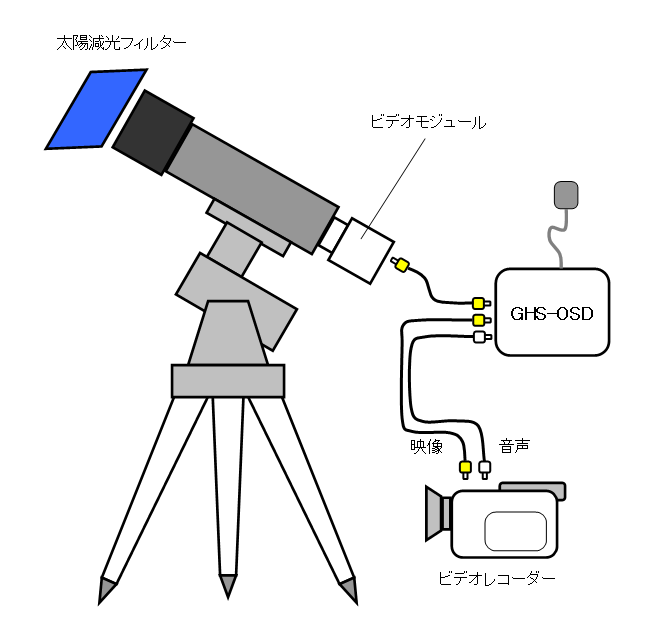

図：ベイリービーズ観測のための機器構成例 GHS-OSD の代わりに固定電話の時報を録音すること でも、ビデオのフレーム精度(1/30秒)を確保できる。 携帯電話は遅延があるために望ましくない。 ビデオ機器は旧来のアナログ(NTSC)信号によるものが 推奨される。 |
a. 望遠鏡
口径は４～８cm でよいでしょう。大きすぎる口径は危険を伴うので口径を絞ること。
太陽用の減光フィルターは対物側に付ける（プレフィルター）。適正な焦点距離は②ビデオモジュールのCCDサイズと関連します。
定番のワテック WAT-100N（CCDサイズ1/2inch） 利用の場合ならば、焦点距離 400mm程度で画面にちょうど太陽が収まる大きさとなります。
ベイリービーズの観測では太陽が画角からはみ出しても構わないので、これより長い焦点距離でもよい。
b. 減光フィルター
可視光の減光フィルターを使用します。写真用のNDフィルターは色の偏りがなく良好です。
眼視用のフィルターを使用する場合には、色バランスの極端なものは避けて下さい。
減光倍率は、1万倍～10万倍が勧められます。
天体用のビデオモジュールは高感度のものが多いため、1万倍の減光は最低感度に設定しても減光不足の場合が多いと考えられます。
c. ビデオモジュール
ビデオモジュールは、マニュアルでシャッタースピードやゲインを調整できることが望ましいです。
また、GHS-OSD のようなタイムインポーザを利用するためには、ビデオモジュールを使用する必要があります。
岸本氏（須磨東高等学校）は、ビデオモジュールの代わりにハンディービデオカメラをコリメート法で接続する方法を考案しました。
この方法でもビデオ信号に遅延のないことが報告されています。
ただし、このような特殊な方法は、事前の実験により観測として使えるかを検証しておく必要があります。
これらのビデオ機器は旧来のアナログビデオ信号(NTSC方式)であることが望まれます。
現在では標準となったハイビジョンでは、映像が時刻方向にも圧縮されており、
十分に正確な時報を記録することが困難であることが最大の理由です。
また、ハイビジョンで撮影されたビデオの解析を行うためのツールもありません。
GHS-OSD等のビデオタイムインポーザも、ハイビジョンに使用することはできません。
記録するメディアはDVかVHSが推奨されます。また必ず、標準速度で記録して下さい。
2倍，3倍 等の記録モードでは解析することができません。
d. 時報
最も推奨できるのは GPSを利用した時計です。固定電話の時報でもビデオのフレーム精度の正確さがあり利用可能です。
携帯電話の時報，電波時計 等はビデオ観測で使用するには大きすぎる誤差の生じる可能性があり推奨できません。
GPS利用の時計には、GHS時計，GHS-OSD （いずれも筆者らの考案による機器）があります。
固定電話を利用する場合には、市販の電話ピックアップアダプタが便利です。
固定電話の利用は、観測する望遠鏡の近くまで電話を近づける必要があります。
固定電話の子機を使用する場合には、遅延がないかどうかを事前に検証しておくべきです。
時報はタイムインポーザーを併用すると解析の際に有用です。GHS-OSD はタイムインポーザー機能を内蔵しています。
単独のタイムインポーザーには早水による TIVi があります。
 |
|

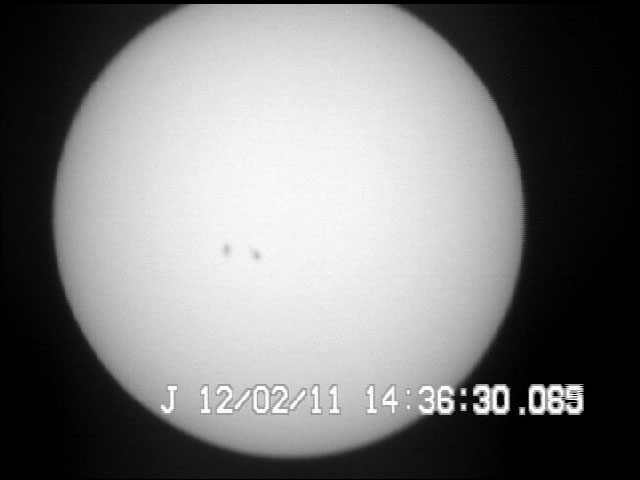

写真：太陽観測のビデオ画像の例 口径4.5cm 焦点距離50cm 屈折望遠鏡。 バーダープラネタリウム製太陽観測フィルターを対物側に装着。 ビデオモジュールWAT-100N。 GHS-OSD でタイムインポーズ。 |
○ 月による星食の予報
星食観測日本地域コーディネーター 「星食観測ハンドブック2012」
○ 小惑星による恒星食の予報
せんだい宇宙館 「小惑星による恒星食初期予報」
事前のテスト観測の結果は早水までお寄せ頂ければ解析します。
５．観測班
この観測は参加されるサイトが多すぎると、解析する側の負担が大きくなり、とても対応しきれなくなってしまいます。
このためチームは、星食観測のための十分な機材（特に時計装置）を所有し、確実なスキルのある方々で編成します。
布陣は、限界線付近に偏らない金環帯に配置すべきでしょう。
たいへん恐縮ですが、観測サイトは上記のようなことで一般に公募しないで閉じたコミュニティー内での募集としますことを
ご理解をお願い申し上げます。
○ チームＢの観測班（西から）
| サイト名 | 代表者 | 観測地 | 経緯度（世界測地系） | 標高 | 観測映像 (WMV圧縮) |
備 考 | ベイリービーズ予報(※注) | |
|---|---|---|---|---|---|---|---|---|
| 相馬予報 | OCCULT | |||||||
| せんだい宇宙館 | 早水 勉,安藤和真 | 鹿児島県薩摩川内市 せんだい宇宙館観測室 | E 130o 20' 23.3" N 31o 49' 26.4" | 248m | Prediction | 2nd Contact 3rd Contact |
||
| 小林西高等学校天文同好会 | 河野健太 | 宮崎県小林市小林西高校 | E 130o 57' 47.6" N 32o 00' 06.3" | 227m | Prediction | 2nd Contact 3rd Contact |
||
| 宮崎大学 | 山内 誠 | 宮崎県宮崎市 | E 131o 24' 49.15" N 31o 49' 52.59" | 26.2m | ２地点 | Prediction | 2nd Contact 3rd Contact |
|
| E 131o 24' 49.29" N 31o 49' 52.49" | 26.1m | |||||||
| 岡山商大附属高等学校 | 畠 浩二 | 香川県さぬき市 クアパーク津田 | E 134o 15' 33.7" N 34o 17' 03.1" | 3m | Prediction | 2nd Contact 3rd Contact |
||
| 明石市立天文科学館 | 井上 毅 | 兵庫県明石市 明石市立天文科学館F16観測室 | E 135o 00' 04.66" N 34o 38' 58.04" | 70m | Prediction | 2nd Contact 3rd Contact |
||
| 兵庫県立須磨東高等学校 | 岸本 浩 | 兵庫県神戸市須磨区兵庫県立須磨東高等学校 | E 135o 06' 23.2" N 34o 40' 54.0" | 162m | Graze Contact | Prediction | 2nd Contact 3rd Contact |
|
| 三田祥雲館高等学校 | 谷川智康 | 観測地(1) 兵庫県西宮市北六甲台 | E 135o 14' 56.8" N 34o 50' 10.7" | 267m | Graze Contact | ３地点 | Prediction | |
| 観測地(2) 兵庫県西宮市船坂 多目的公園 | E 135o 16' 28.8" N 34o 48' 50.5" | 360m | Graze Contact | Prediction | 2nd Contact 3rd Contact |
|||
| 観測地(3) 兵庫県西宮市船坂 ふるさとの家 | E 135o 17' 14.3" N 34o 48' 10.0" | 386m | Graze Contact | Prediction | ||||
| NPO花山星空ネットワーク | 山村秀人 | 京都市北区小山下内河原町 | E 135o 45' 43.15" N 35o 02' 39.34" | 70m | 2nd Contact 3rd Contact |
Prediction | 2nd Contact 3rd Contact |
|
| 外村 一 | 外村 一 | 滋賀県大津市和邇公園 | E 135o 55' 16.9" N 35o 09' 16.6" | 96m | Graze Contact | |||
| 渡部勇人 | 渡部勇人 | 三重県いなべ市 | E 136o 33' 33.9" N 35o 07' 10.2" | 92m | 2nd Contact 3rd Contact |
Prediction | 2nd Contact 3rd Contact |
|
| 一宮高校地学部 | 高村裕三朗 | 愛知県一宮市 一宮高校 | E 136o 48' 32" N 35o 17' 43" | 16m | 2nd Contact 3rd Contact |
Prediction | 2nd Contact 3rd Contact |
|
| 小和田稔 | 小和田稔 | 静岡県浜松市 | E 137o 44' 23.0" N 34o 43' 07.0" | 17m | 2nd Contact 3rd Contact |
Prediction | 2nd Contact 3rd Contact |
|
| 渡辺裕之 | 渡辺裕之 | 岐阜県垂井町岩手 | E 136o 30' 01.2" N 35o 23' 08.1" | 76m | Graze Contact | |||
| 赤津芳春 | 赤津芳春 | 長野県塩尻市広平出遺跡公園 | E 137o 56' 34.9" N 36o 06' 15.3" | 729m | 2nd Contact 3rd Contact |
|||
| 上田創造館 | 渡辺文雄 | 長野県上田市 | E 138o 13' 31.8" N 36o 23' 12.2" | 472m | Graze Contact | |||
| 長野工業高等専門学校 | 大西浩次，松井 聡 | (高専Ａ) 長野県長和町古町道の駅 | E 138o 15' 27.0" N 36o 16' 21.5" | 634m | ５地点 | Prediction | 2nd Contact 3rd Contact |
|
| (高専Ｂ) 長野県小諸市飯綱山公園 | E 138o 25' 20.78" N 36o 20' 24.21" | 752m | 2nd Contact 3rd Contact |
Prediction | ||||
| (高専塩尻広丘吉田) 長野県塩尻市吉田小学校 | E 137o 57' 19.5" N 36o 09' 55.7" | 644m | Graze Contact | maximum | ||||
| （高専塩尻広丘野村）長野県塩尻市丘中学校 | E 137o 57' 51.6" N 36o 08' 44.7" | 667m | Graze Contact | |||||
| (高専三鷹) 国立天文台三鷹 | E 139o 32' 01.5" N 35o 40' 33.4" | 58m | 3rd Contact | 2nd Contact 3rd Contact |
||||
| 明治大学天文部 | 是恒邦通 | 東京都三宅島 | E 139o 32' 18.36" N 34o 03' 13.40" | 2m | Prediction | 2nd Contact 3rd Contact |
||
| 高島英雄 | 高島英雄 | 茨城県笠間市あたご天狗の森スカイロッジ | E 140o 15' 01.73" N 36o 17' 18.95" | 270m | Prediction | 2nd Contact 3rd Contact |
||
| 国立科学博物館 | 洞口俊博 | 茨城県つくば市 | E 140o 06' 40.2" N 36o 06' 04.8" | 40m | 2nd Contact 3rd Contact |
Prediction | 2nd Contact 3rd Contact |
|
| 冨岡啓行 | 冨岡啓行 | 茨城県日立市 | E 140o 41' 08.9" N 36o 38' 33.2" | 33m | 2nd Contact 3rd Contact |
Prediction | 2nd Contact 3rd Contact |
|
| 佐藤 信 | 佐藤 信 | 福島県下郷町野際新田 | E 139o 55' 04.46" N 37o 11' 22.72" | 910m | Graze Contact | |||
| 郡山市ふれあい科学館 | 近藤正宏，薄 謙一 | 福島県郡山市喜久田町四十担 | E 140o 21' 32" N 37o 25' 38" | 265m | Prediction | maximun | ||
| 比嘉義裕 | 比嘉義裕 | 福島県南相馬市北高屋釜 | E 141o 00' 36.6" N 37o 41' 47.7" | 2.4m | 2nd Contact 3rd Contact |
2nd Contact 3rd Contact |
||
大きな地図で見る
（2012年7月28日 現在)
６．観測結果の報告
金環日食本番で観測を得ることのできたサイトは、せんだい宇宙館 早水まで、観測されたビデオを郵送して下さい。
早水にてビデオを解析します。解析可能なビデオのフォーマットは、ＤＶまたはＶＨＳです。
これらのビデオから直接生成された AVI形式の動画データでも可です。
ビデオの郵送の際には以下の情報を添えて下さい。
1.観測者氏名および氏名のローマ字標記
2.観測地および観測地の経緯度と標高，測地系
経緯度は 0.1秒 の桁まで必要、標高は 1m の桁まで必要
3.観測開始と観測終了の時刻
4.観測機材
5.時刻保持の方法
○ 観測ビデオの送り先
〒895-0073 鹿児島県薩摩川内市永利町2133番地6
せんだい宇宙館 早水勉 宛
７．観測結果の評価と発表
(1) 観測結果の評価
早水にてビデオを解析し、そのデータを相馬（国立天文台）に転送します。得られたデータをもとに相馬にて整約計算します。
観測地の経緯度標高と観測時刻が与えられると、月縁と太陽の縁の位置関係が計算できます。
月縁には「かぐや」によるデータが使われます。ビデオ解析から得られたベイリービーズの明滅の時刻をもとに
月縁と太陽の縁の位置関係を計算することで、そのベイリービーズがどの月縁の谷間で生じたものかが特定できます。
そのベイリービーズの理論的な明滅の時刻とビデオ解析から得られたものを比較することで、太陽半径への補正値が計算できます。
観測された全てのベイリービーズについて、太陽半径への補正値を計算し、それらを統計的に処理することで、最も確かな太陽半径の値を求めます。
(2) 発表
得られた太陽半径の値はウェブサイト等で公表するとともに、信頼に足る結果が得られた場合には、学術論文としてまとめ、
世界の天文学研究者が参照する天文学術論文誌にて発表します。
また、9月の天文学会(大分大学)では、なんらかの成果を発表することを目標とします。
８．資料

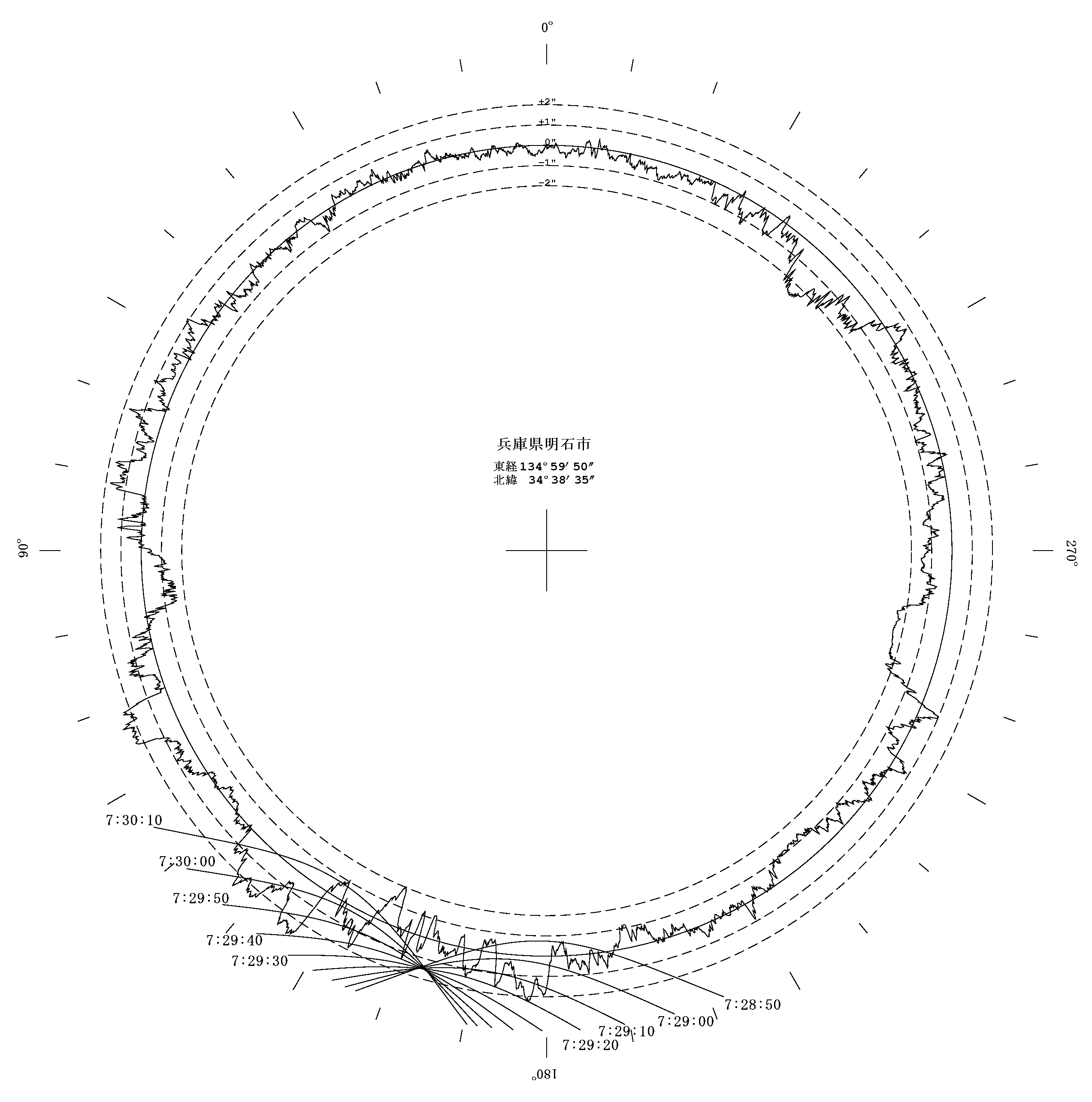

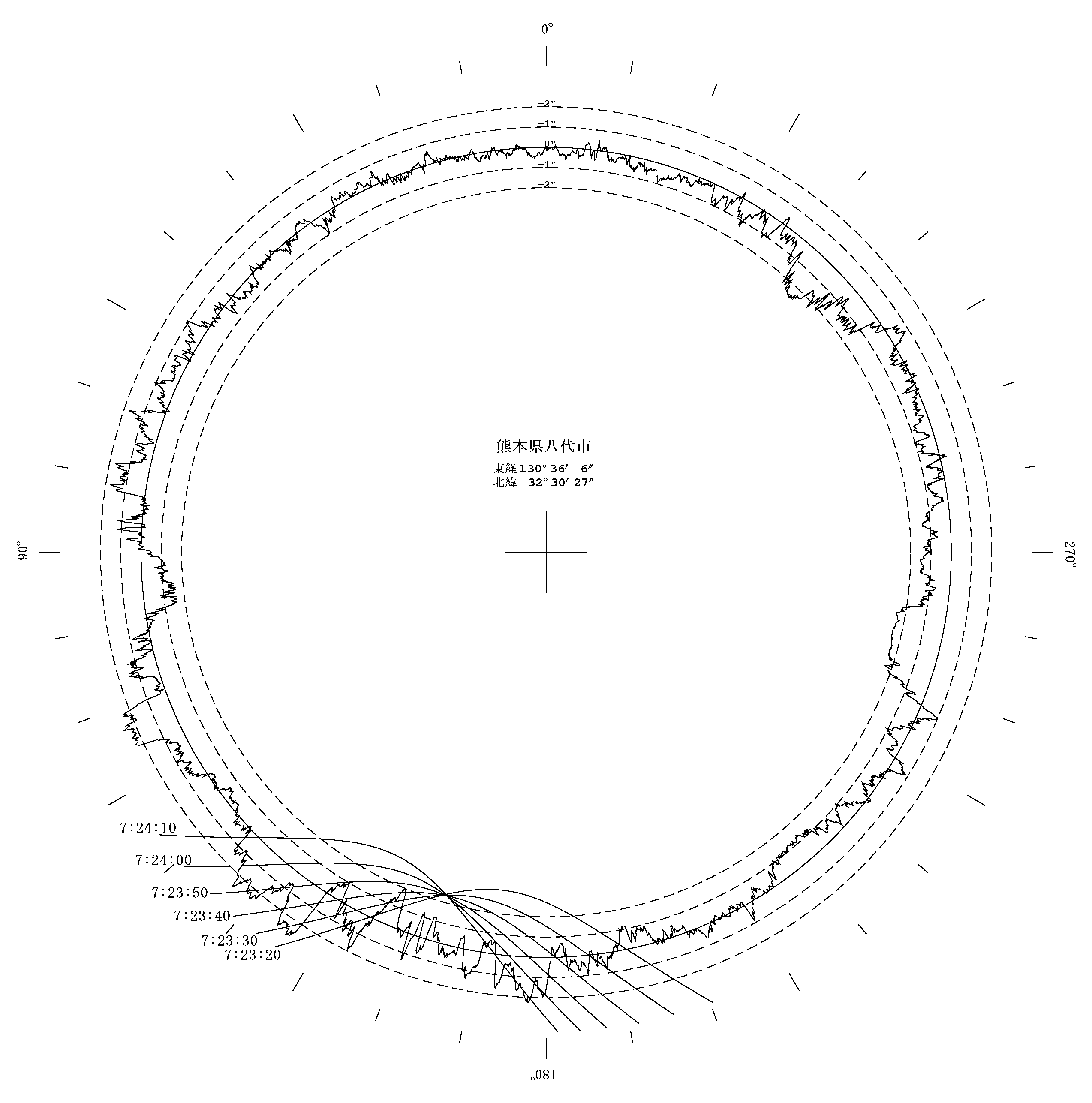

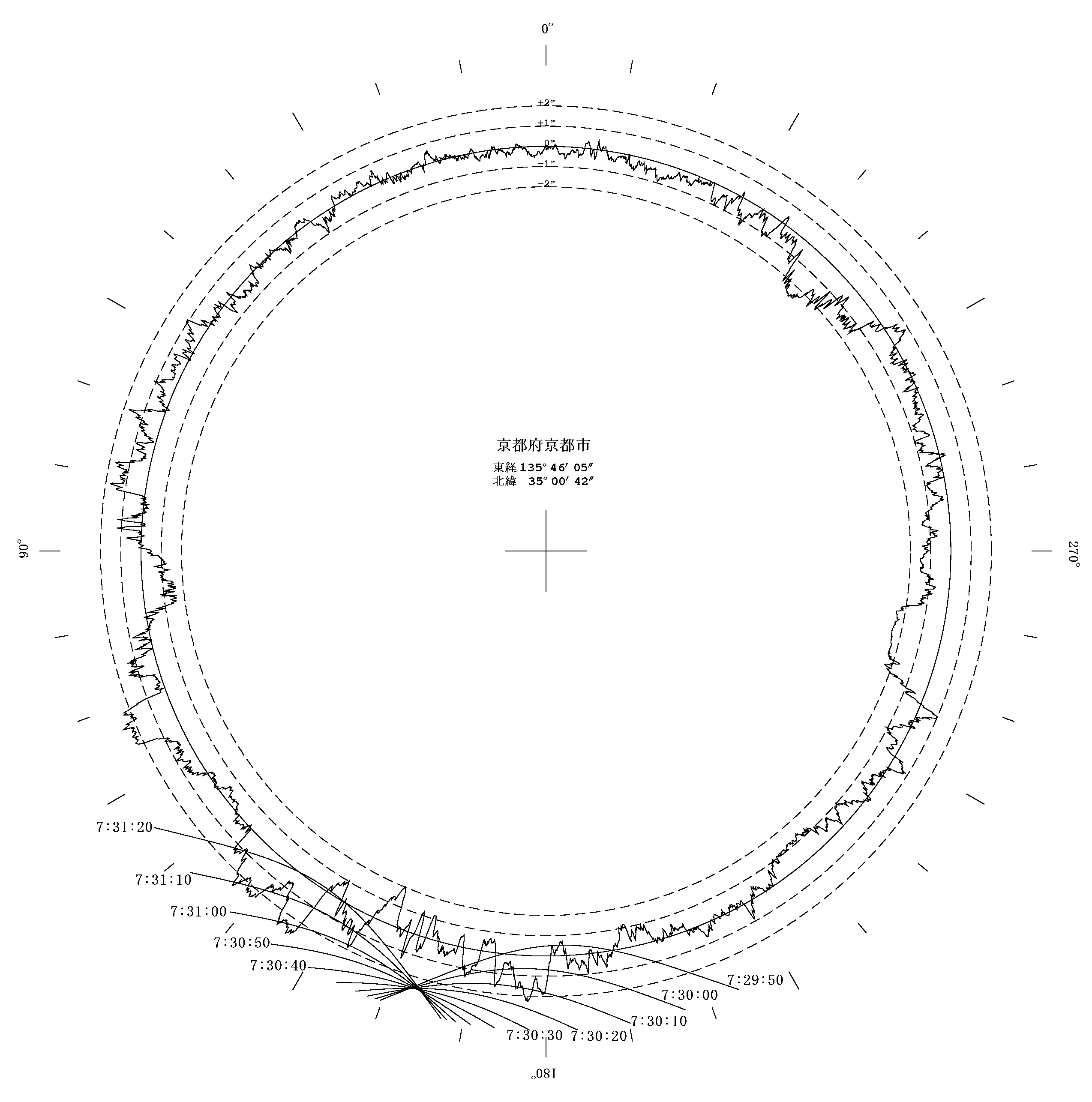

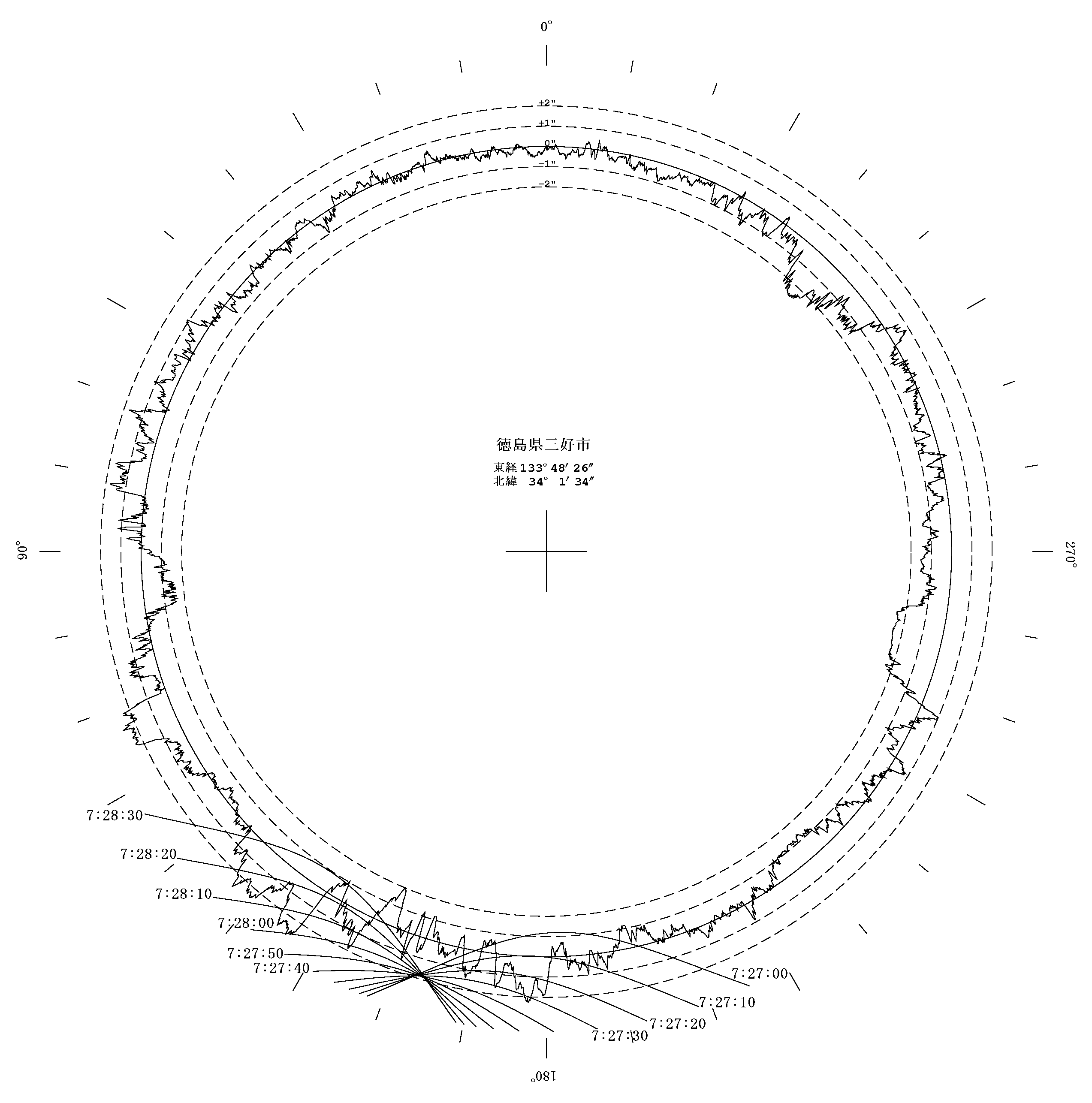

○ 北限界線付近におけるベイリービーズの月縁図（相馬による）
各地で見る食の最大の頃の月縁と太陽の縁の位置
月縁は実際よりもかなり誇張してあり、太陽の縁もそれに合わせて作図している。
このため太陽の縁の曲がり方が逆になっている。月縁は月探査衛星「かぐや」による観測値を採用している。
| 熊本県八代市 | 徳島県三好市 |
|---|---|
 |  |
| 兵庫県明石市 | 京都府京都市 |
 |  |

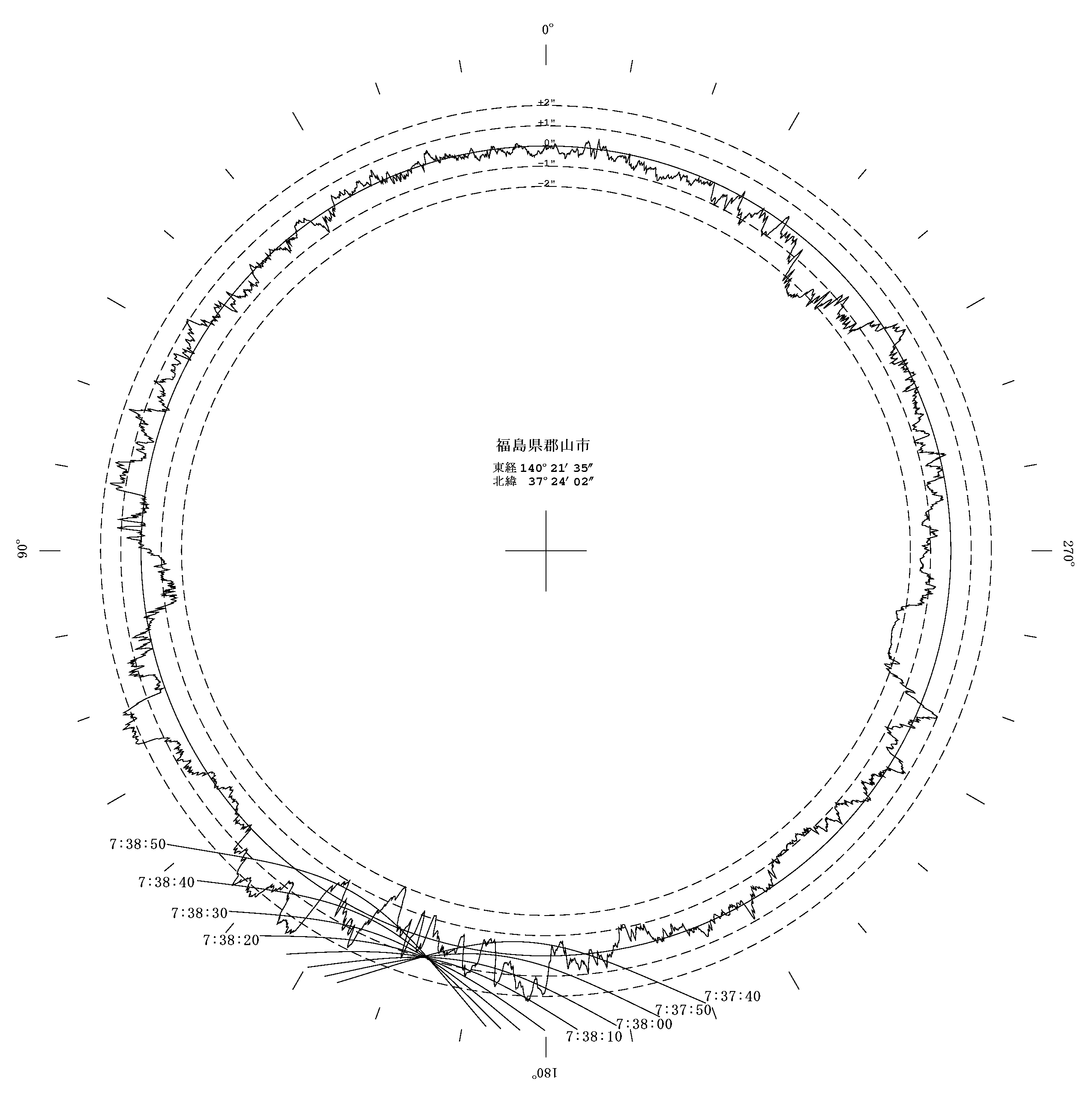

| 長野県上田市 | 福島県郡山市 |
 |  |

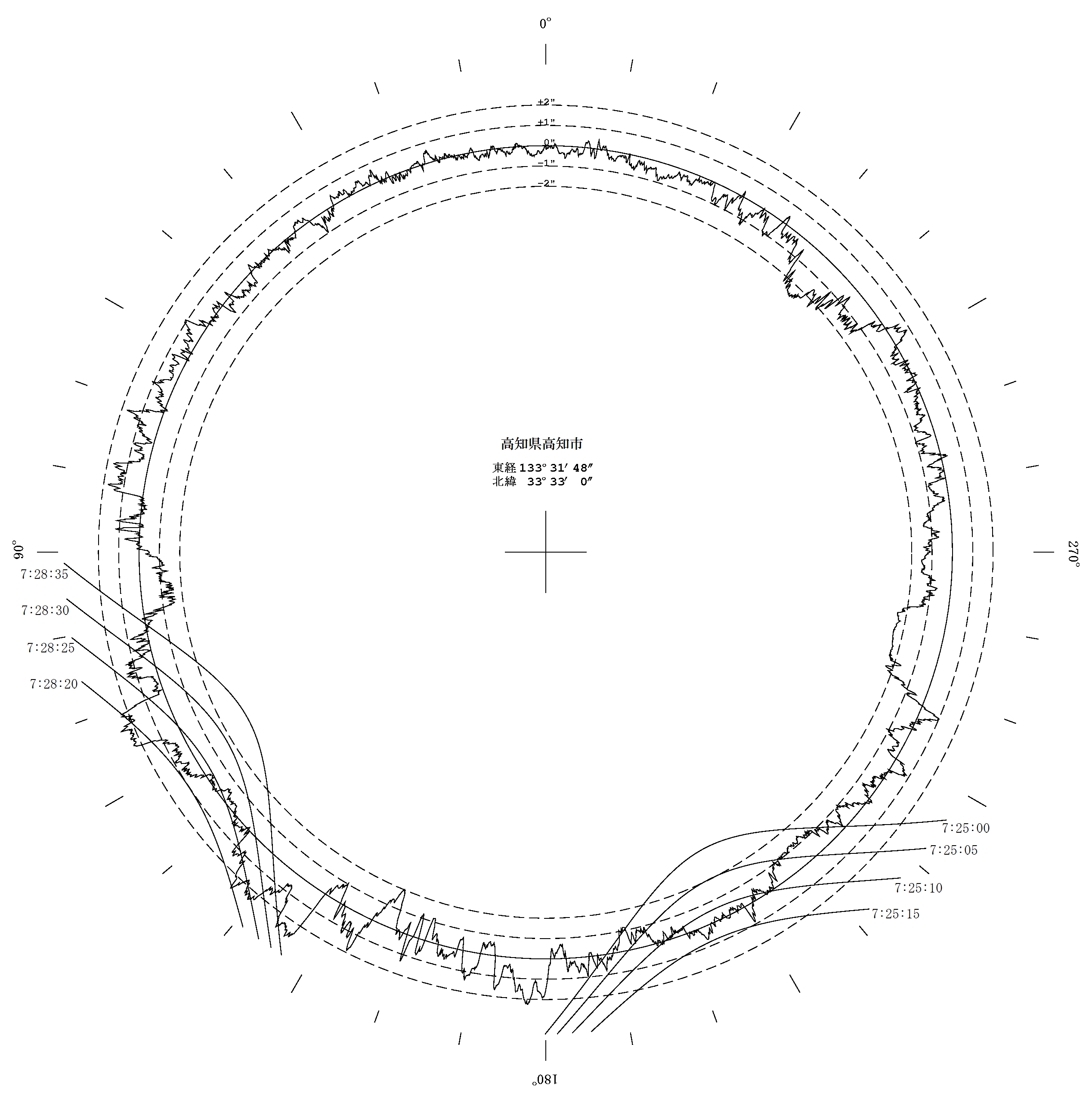

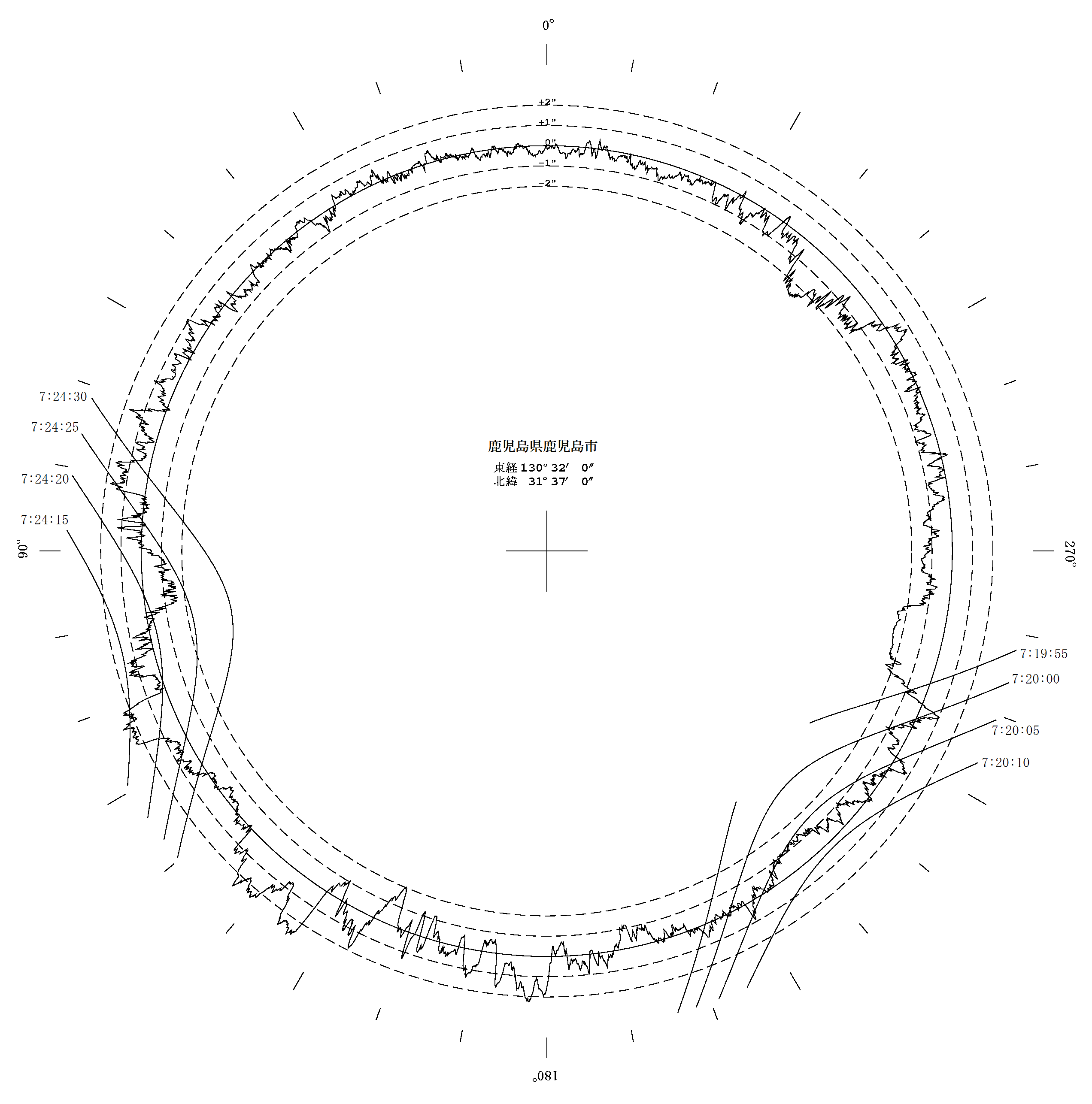

○ 金環帯内側におけるベイリービーズの月縁図（相馬による）
各地で見る第2接触・第3接触の月縁と太陽の縁の位置
月縁は実際よりもかなり誇張してあり、太陽の縁もそれに合わせて作図している。
このため太陽の縁の曲がり方が逆になっている。月縁は月探査衛星「かぐや」による観測値を採用している。
| 鹿児島県鹿児島市 | 高知県高知市 |
|---|---|
 |  |

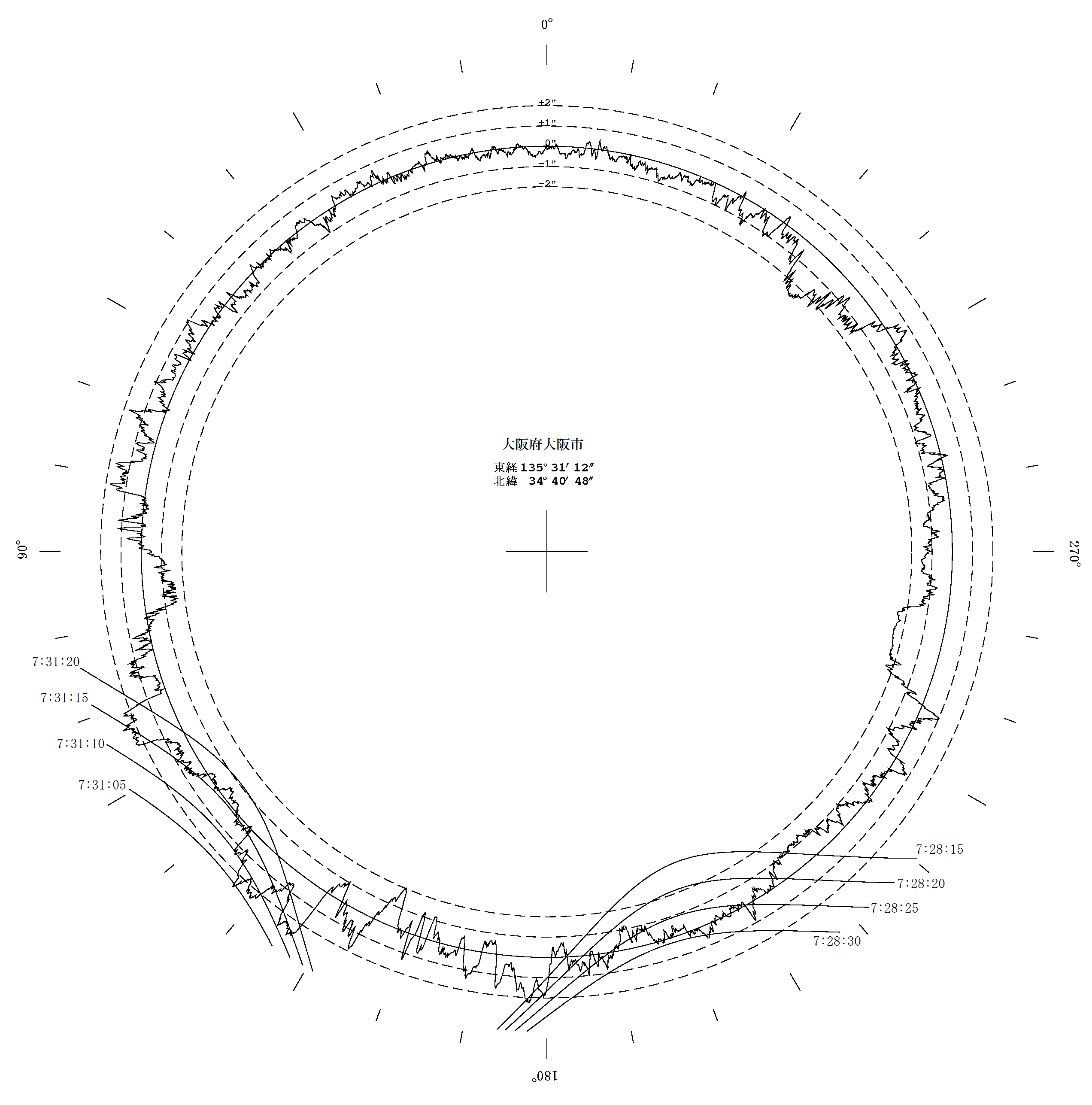

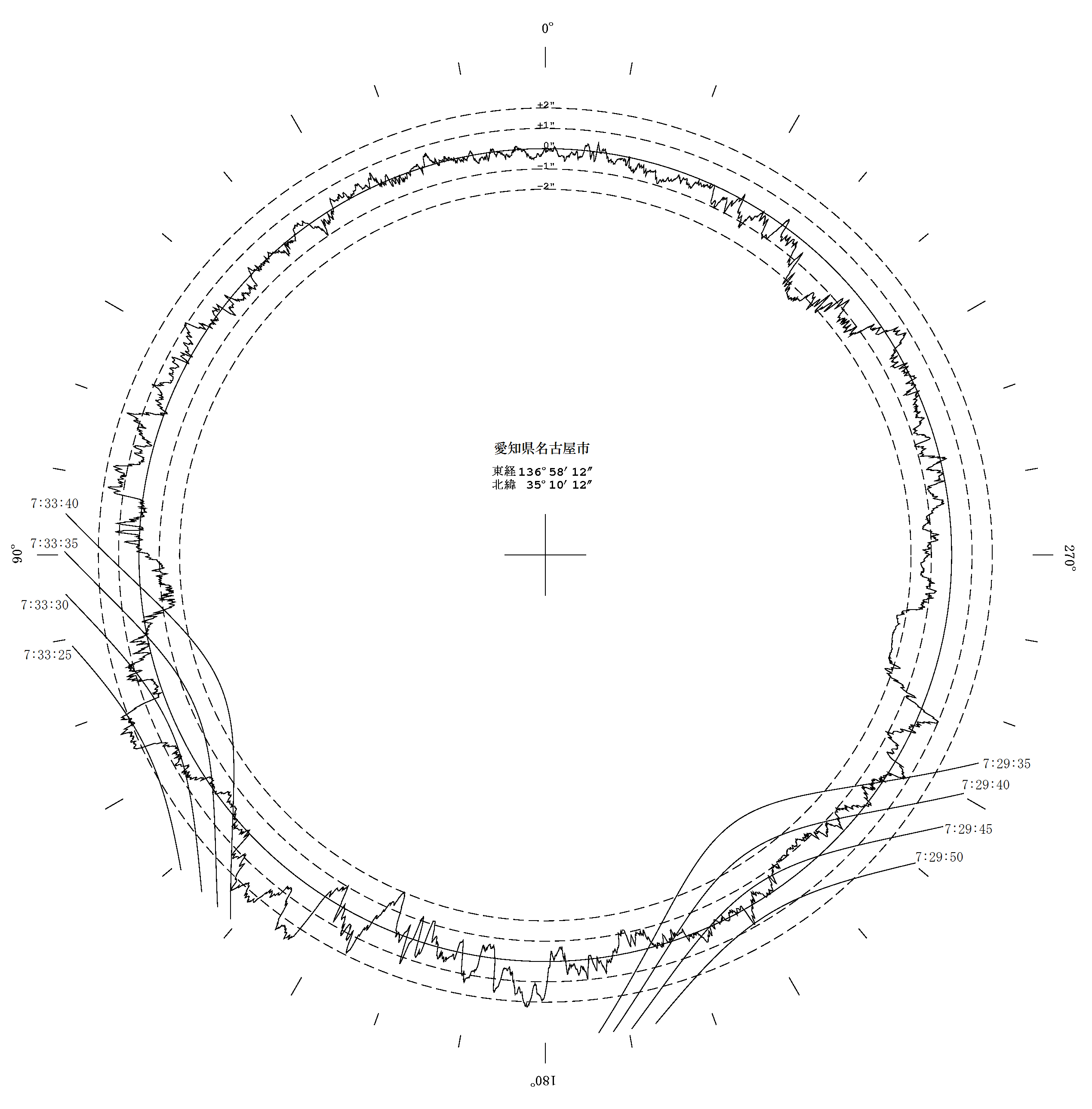

| 大阪府大阪市 | 愛知県名古屋市 |
 |  |

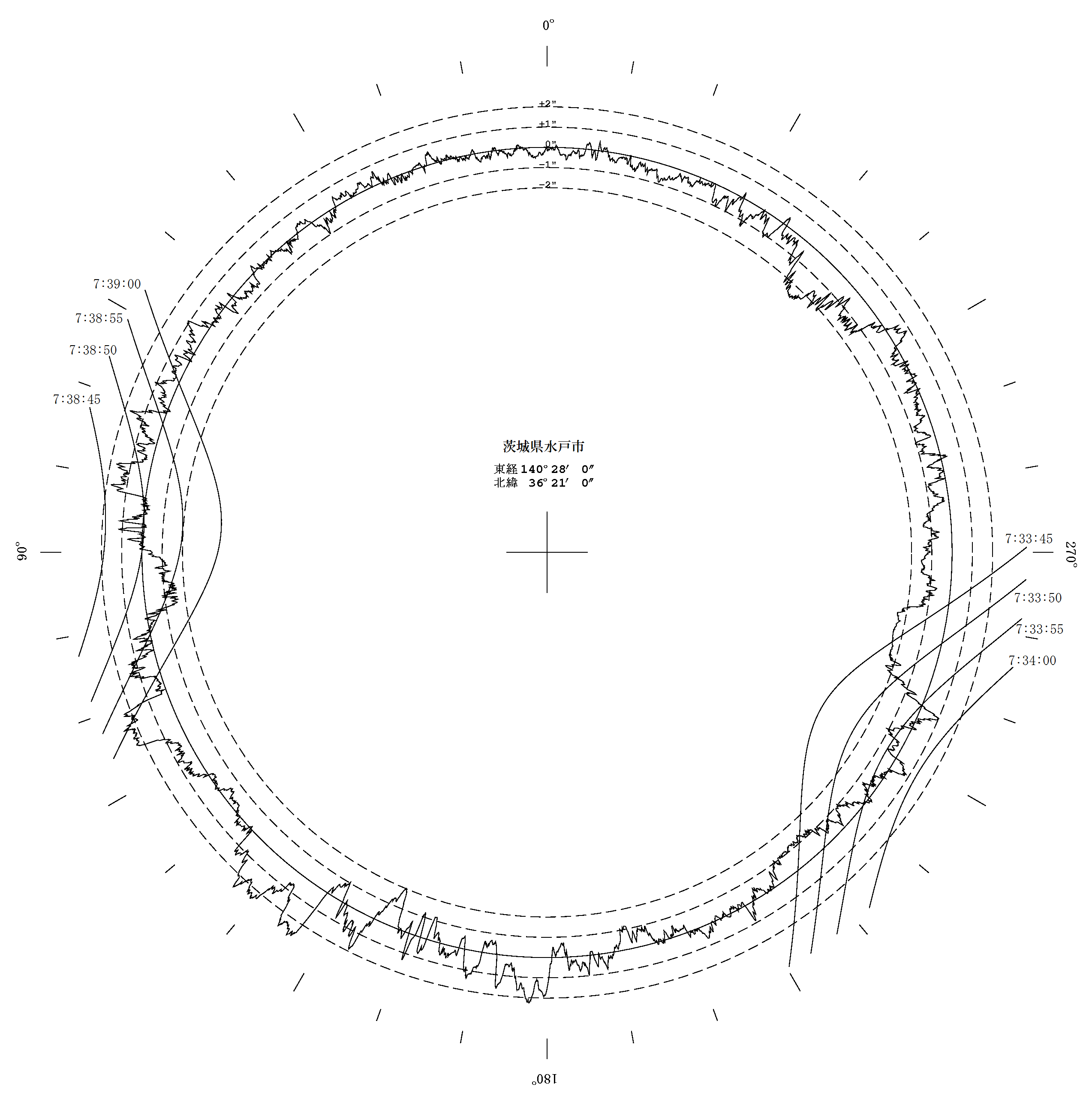

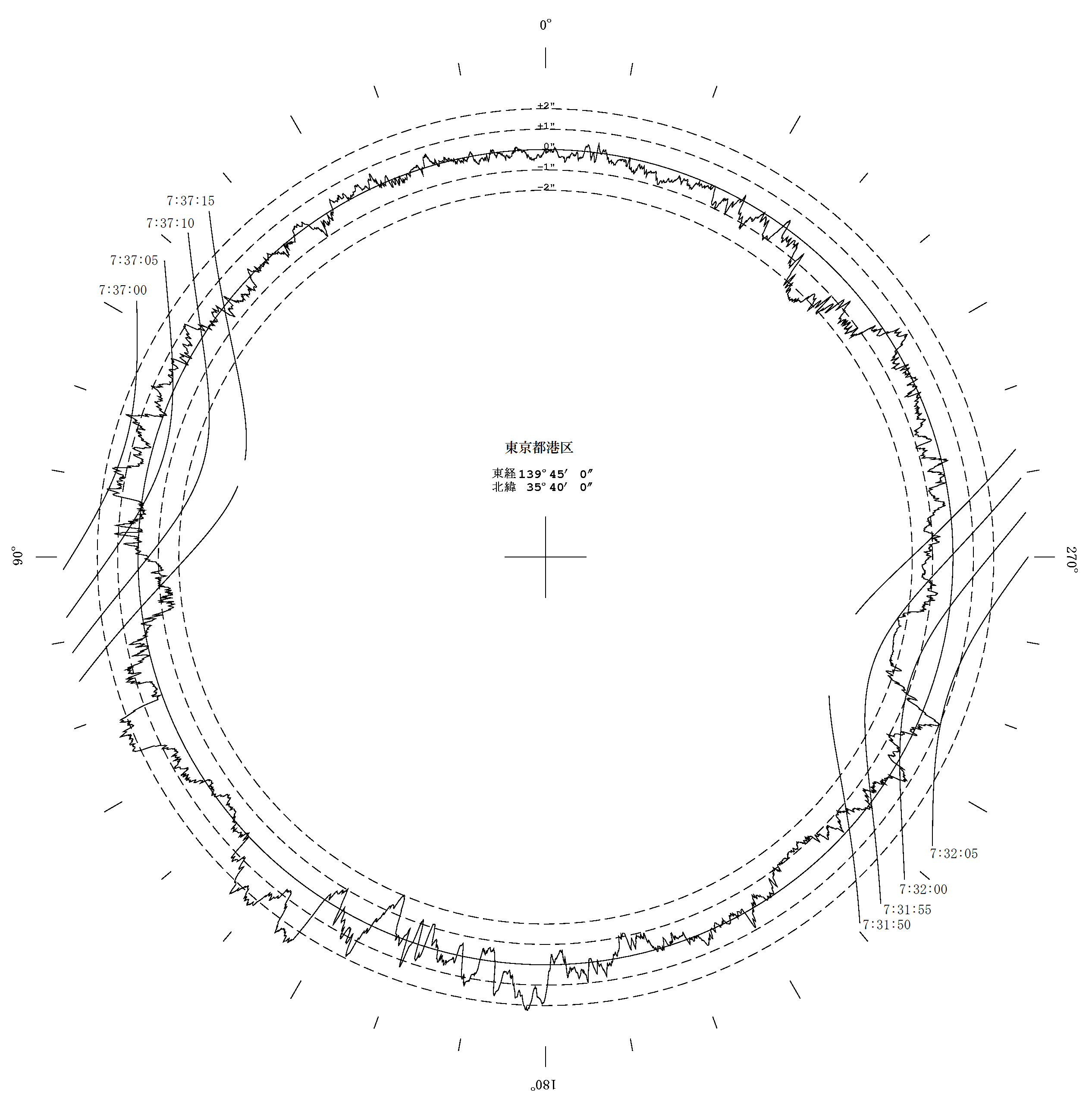

| 東京都港区 | 茨城県水戸市 |
 |  |
